Выбрать и купить денежный ящик правильно. Для ККМ и автоматизации. (на примере PayTor)

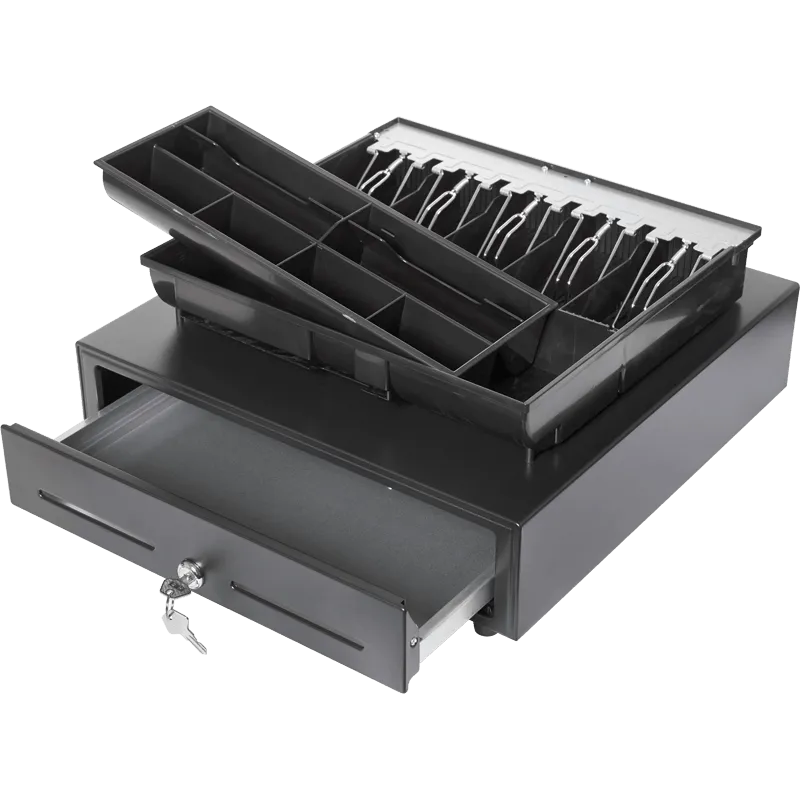

Вот это горизонтальный. Он имеет форму условного квадрата. В названии модели вы можете часто встретить "330" или "410" - это не что иное, как ширина ящика в мм. Думаю, не совру, если скажу, что это +/- самые популярные размеры ДЯ.

А этот ящик вертикальный, хоть, на первый взгляд, это и звучит несколько странновато) Все дело в том, что открывается он наверх, а не вперед, как горизонтальные ящики. Еще он известен в народе как FlipTop. Предназначен для встраивания в прилавок, когда кассир сидит к покупателю лицом и проносит товары для сканирования. В общем, такой вы встретите, думаю в любом продуктовом гипермаркете.


Еще ящики делятся по типу замка на:
- механические и
- электромеханические.
Первые (механические) - имеют два положения ключа - открыто и закрыто - и разумеется, не имеют кабеля. Т.е. это, по факту, просто металлическая коробка с замком, в которой удобно хранить деньги. Преимущество - конечно, дешевизна.
Ящики с электромеханическим замком имеют кабель и подключаются к кассе. Открыть их можно либо вручную поворотом ключа, либо из кассовой программы. В свою очередь, электромеханические замки бывают двух видов:
- двухпозиционные: два положения ключа - открыто/закрыто, но можно открыть из программы;
- трехпозиционные: три положения ключа: открыто/закрыто, но можно открыть из программы/закрыто и открыть можно только ключом. Последний вариант обеспечивает сохранность, если, например, кассир отошел, а программа работает (такое вполне может случиться, например, там, где кассир параллельно консультирует покупателей или занимается выкладкой).

Для чего 2 формата 12v  и  24V
 Электромеханический ящик открывается автоматически, когда на него подается напряжение. И тут есть, как говорится, нюанс: может случиться так, что ящику требуется 24V, а устройство, к которому он подключается, имеет только 12V (например, Кассовый аппарат или принтера чеков 57 мм), а значит, ничего не откроется( К счастью, это, скорее, исключение, чем правило, но все-таки лучше, если ящик имеет, по спецификации, 12/24V.

Внутри металлического корпуса денежного ящика расположен пластиковый лоток. Тут тоже возможны варианты... В моделях попроще именно он выезжает на роликах при открытии ящика. А в моделях посерьезнее он вложен в металлический "поддон". В первом случае выигрываем в весе и стоимости, во втором - в надежности.

Вот тут есть только пластиковый лоток.

А тут пластиковый лоток установлен в металлический "поддон".

А теперь - вопрос - сможет ли ваше устройство открыть денежный ящик?
       Простым смертным продавцам и покупателям оборудования, важно, каким образом в коннекторе расположены те самые проводочки - в какой последовательности. Именно это и подразумевается под типом распайки. И это, действительно, важно, потому что разные фискальники (фискальные регистраторы, они же ФРы) требуют разной распайки. В нашей действительности мы чаще всего имеем дело с ФРами и чековыми притерами, требующими распайки Epson или Штрих. Абсолютное большинство денежных ящиков, имеют первый тип - ЕПСОН. А вот под Штрих требуется переобжим. Чтобы переобжать кабель денежного ящика, требуется новый коннектор, специальный инструмент, схема расположения проводков и ловкие руки технического специалиста. И конечно, главное - время, которого никогда не хватает)) Потому что все, как известно, нужно здесь и сейчас.
        И тут мы подходим к любопытной детали. Кабель денежного ящика может выходить прямо из корпуса - и тогда заменить его весьма проблематично. Единственный способ - переобжать. Однако в корпус ящика может быть встроен специальный "переходник" с портом подключения. + К нему идет кабель с двумя коннекторами на концах. Один втыкается в ящик, второй - в фискальник. Очевидных преимуществ тут два. 1) Ваши технические специалисты могут заранее заготовить кабели с распайкой Штрих, и можно будет сделать быструю замену и отгрузку. 2) В случае, если клиенту требуется более длинный кабель, чем имеющийся в комплекте (около метра они обычно, по моим наблюдениям), вы так же сможете легко и быстро осуществить его замену. Словом, однозначно, меньше проблем у всех.


Вот так выглядит "переходник", встроенный в днище денежного ящика с портом для подключения кабеля. Фантастика, конечно, но это одна из фотографий, живущих в моем телефоне, как говорится, по умолчанию



 Последнее, что хочется отметить про кабели денежных ящиков, - это откуда они выходят. Затрудняюсь ответить, что курили те производители, в чьих ящиках кабели выходят через отверстие сверху, но такие модели существуют, да. Возможно, этому есть какое-то объяснение, но в реальной жизни люди обычно стремятся на ящик (горизонтальный, конечно) что-нибудь поставить - терминал, монитор, принтер, клавиатуру, чтобы сэкономить место на прилавке. Вроде, очевидно, что кабель сверху будет мешать.
И еще, я не знаю почему, но очень часто фотографии денежных ящиков на сайтах не соответствуют действительности. Возможно потому, что людям трудно представить, что кого-то могут интересовать такие глупости, как местоположение кабеля или, например, наличие/отсутствие щелей на передней панели. Ящик и ящик - что с него взять. Поэтому советую фотографиям не особо доверять, а сверяться-таки со спецификациями

Щели на передней панели
ДЯ это далеко не только элемент дизайна, как полагают некоторые. В первую очередь, они ведут к дополнительному месту хранения - крупных купюр, чеков или других бумаг (порой вплоть до размера А4). В зависимости от конструкции, они ведут либо под вынимаемое отделение для монет в пластиковом лотке, либо прямо к металлическому "поддону". Справедливости ради отмечу, что я встречала и довольно забавные варианты, когда одна из двух расположенных на передней панели щелей вела к дополнительному отделению для хранения, а вторая не вела, вообще, никуда. Ну, бывает, что:)

Материал, из которого изготовлена передняя панель, - это тоже вам не просто так. Передняя панель ДЯ подвергается весьма и весьма интенсивной нагрузке, именно на ней расположен замок с ключом. Поэтому хорошо бы, чтобы она была изготовлена понадежнее - из металла. Кстати говоря, визуально отличить новую пластиковую панель от металлической, на мой взгляд, очень трудно. По фото - просто невозможно. Магнитик нам всем в помощь)

Прижимные лапки должны быть из металла

Т.к. они находятся под постоянным механическим воздействием, хорошо, чтобы они были изготовлены из металла, надежно крепились к лотку и были удобны для легкого поднятия/опускания. Например, как те, что на фото.

А дальше вопрос ширины отделений для банкнот
т.к. купюры в разных странах разные, того, что все они будут влезать в отделения для банкнот, никто по умолчанию вам не гарантирует. Например, в Казахстане такая проблема может коснуться  купюр 5 000, 10 000, 20 000 тенге. Некоторые из производителей предлагают решать ее с помощью регулировки отделений по ширине (вручную переставляется перегородка). Но тут может возникнуть очень неловкий момент: расширив одно отделение, вы можете на столько заузить соседнее с ним, что туда, вообще, больше ничего не влезет. Альтернативное решение - убирать пятерки в вертикальное отделение для банкнот или отсек с доступом с передней панели (если таковые предусмотрены конструкцией). Поэтому советую заранее провести тест "на пятерку". Ну, или задать этот вопрос вашему поставщику. А потом решить, как вы поступите с широкими банкнотами. Мы же все хотим, чтобы кассирам было удобно работать, правда?
PS: Справедливости ради отмечу, что на рынке есть и модели, в которых все влезает, как надо

Для чего нужен покатый край отделений?

Не уверена, что хорошо видно, но обратите внимание на то, что отделения для банкнот и монет имеют здесь покатый передний край. Если вы представите себе движение руки кассира, вытаскивающего наличность, то поймете, почему это удобно :) Мелочь, конечно, а приятно.

Лежачий полицейский


На этом фото хорошо виден пластиковый бугорок, который пересекает все отделения для банкнот. Назовем его "лежачим полицейским". И он тут совсем не просто так. Его задача - задерживать нижние купюры. Снова представим движение руки кассира: с лежачим полицейским кассир вытащит верхнюю купюру, а остальные задержатся в лотке и не придется запихивать их обратно. Минус одно движение  - быстрее и легче рутинные операции.
PS: Нет, такие "лежачие полицейские" есть далеко не всегда.


Источник  https://t.me/pro_zhelezo
