Подключение весов MERTECH M-ER к онлайн ККМ ПОРТ через RS232 (COM
Пошаговая инструкция по подключению весов MERTECH M-ER к онлайн ККМ ПОРТ DPG-150, DPG-100, DPG-55, DPG-35 через интерфейс RS232 (COM). Настройка кассы, подготовка кабеля, выбор протокола CAS-M passive.
В этой инструкции описан процесс подключения электронных весов MERTECH M-ER к онлайн контрольно-кассовым машинам ПОРТ через интерфейс RS232 (COM-порт).
- ПОРТ DPG-150
- ПОРТ DPG-100
- ПОРТ DPG-55
- ПОРТ DPG-35
Подходит для любых весов MERTECH M-ER , оснащенных интерфейсом RS232 (COM).
ШАГ 1 -- Настройка ККМ
Быстрая команда:
Пошаговая инструкция:
Навигация по меню осуществляется стрелками. Для подтверждения выбора нажимайте кнопку ИТОГ.
1. Выбираем 4 -- Программирование, нажимаем ИТОГ.
2. Вводим пароль 30, нажимаем ИТОГ.
3. Выбираем 9 -- Конфигурация, нажимаем ИТОГ.
4. Выбираем 5 -- Подключение, нажимаем ИТОГ.
5. Выбираем 1 -- Периферия, нажимаем ИТОГ.
6. Настройка параметров COM1 -- нажимаем ИТОГ.
7. Стрелками выбираем ВЕСЫ, нажимаем ИТОГ.
8. Стрелками выбираем 9600, нажимаем ИТОГ.
9. Стрелками выбираем CAS, нажимаем ИТОГ.
10. На экране появится: НАПЕЧАТАТЬ? 0 -- ДА, ИТ -- НЕТ. Нажимаем 0.

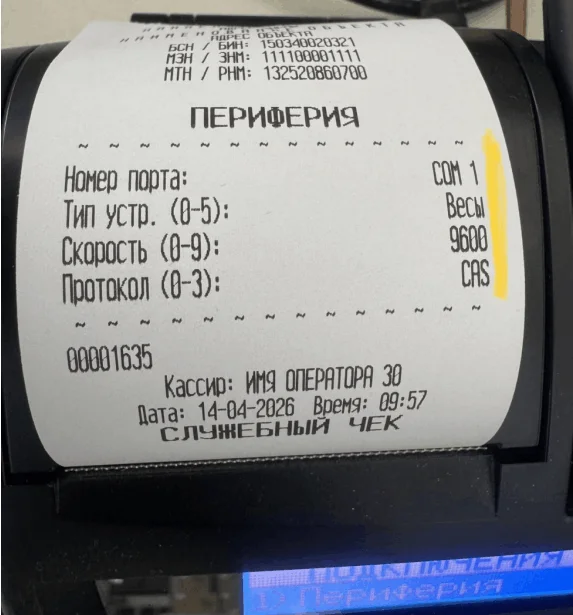

После этого ККМ напечатает чек с установленными параметрами. Проверьте корректность настроек на чеке.
ШАГ 2 -- Подготовка кабеля
Для подключения весов Мертех к ККМ ПОРТ через RS232 необходим правильно распаянный кабель. Есть три варианта:

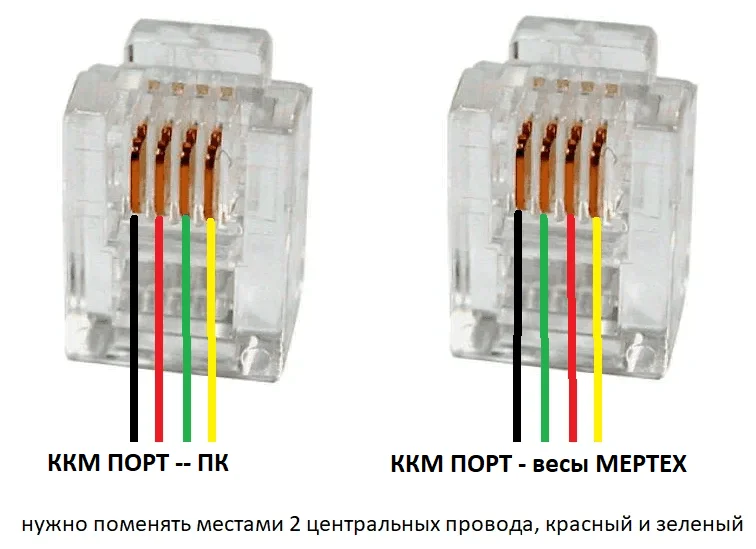

В комплекте с ККМ ПОРТ идет кабель RS232. Для работы с весами MERTECH M-ER 328AC и 328ACP (X) - достаточно поменять местами красную и зеленую жилы (см. Рис. 2).

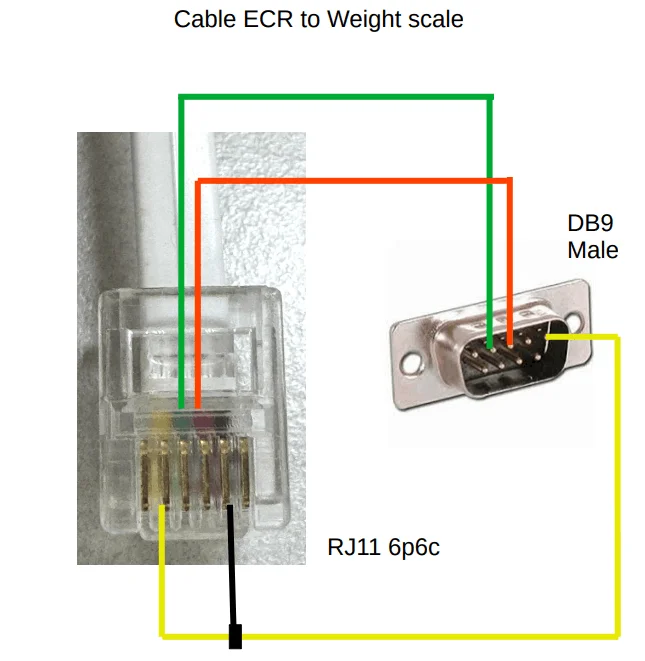

Схема распайки приведена на Рис. 3. для весов MERTECH M-ER 326AF - переходник подключается к действующему кабелю
Приобрести готовый кабель можно в ЦТО в вашем регионе или у нас. Напишите в WhatsApp:
+7 776 956 00 80
ШАГ 3 -- Настройка протокола на весах
Как правило, на весах MERTECH M-ER уже установлен правильный протокол по умолчанию -- CAS-M passive. Убедитесь, что это так.
Весы MERTECH M-ER поддерживают следующие протоколы обмена данными:
| Параметр | Протокол | Примечание |
|---|---|---|
| Pr=0 | CAS-M active | |
| Pr=1 | CAS-M passive | Для ККМ ПОРТ нужен этот протокол. Обычно выбран по умолчанию. |
| Pr=2 | POS-2M |
Для смены протокола можно воспользоваться инструкциями на сайте производителя: help.mertech.ru
Видео-пример работы ККМ ПОРТ с весами MERTECH M-ER
Пример использования в пивном магазине с весовым товаром:
Преимущества совместной работы ККМ ПОРТ и весов MERTECH M-ER
Автоматический расчет стоимости по весу. Кассиру не нужно вручную вводить вес -- данные поступают с весов напрямую в кассу. Это исключает ошибки и ускоряет обслуживание.
Снижение потерь от пересорта. Точный вес фиксируется в чеке автоматически, что исключает расхождения между фактическим и пробитым весом товара.
Ускорение работы на кассе. Один кассир одновременно взвешивает и пробивает товар без переключения между устройствами.
Прозрачность для покупателя. Вес и цена отображаются на экране кассы -- клиент видит, за что платит.
Простая интеграция. Подключение через COM-порт не требует дополнительного ПО или драйверов -- достаточно настроить параметры в меню ККМ.
Надежность связки. Протокол CAS-M passive обеспечивает стабильную передачу данных без конфликтов между устройствами.
Сферы применения
Связка ККМ ПОРТ + весы MERTECH M-ER подходит для любого бизнеса, где товар продается на вес:
Продуктовые магазины и минимаркеты -- овощи, фрукты, крупы, мясо, сыры, колбасные изделия.
Пивные магазины и разливные напитки -- продажа пива, кваса и других напитков на разлив по весу.
Кондитерские и пекарни -- выпечка, торты на развес, конфеты.
Рынки и ярмарки -- любые весовые товары с выдачей фискального чека.
Магазины специй, чая и кофе -- мелкая фасовка на месте с точным расчетом.
Строительные магазины -- крепеж, сыпучие материалы, краски на развес.
Фермерские хозяйства и сельхозпродукция -- прямая продажа мяса, молочной продукции, меда.
Часто задаваемые вопросы
Обязательно ли перепаивать кабель?
Да, штатный кабель ККМ ПОРТ не подходит напрямую -- необходимо поменять местами желтую и зеленую жилы. Альтернатива -- купить готовый кабель.
Какой протокол должен стоять на весах?
CAS-M passive (Pr=1). Обычно он установлен по умолчанию. Если стоит другой -- смените его по инструкции на help.mertech.ru.
Подойдут ли весы MERTECH M-ER без COM-порта (только USB)?
Нет, для подключения к ККМ ПОРТ необходим интерфейс RS232 (COM). Перед покупкой весов убедитесь, что модель оснащена этим разъемом.
Какую скорость обмена данных выставить?
9600 бод. Это стандартная скорость для связки ККМ ПОРТ и весов MERTECH M-ER по протоколу CAS.
Весы подключены, но касса не видит вес -- что делать?
Проверьте три вещи: правильность распайки кабеля (желтая и зеленая жилы местами), протокол на весах (должен быть Pr=1 CAS-M passive), параметры COM1 в настройках ККМ (ВЕСЫ / 9600 / CAS). Если не помогло -- обратитесь в ЦТО в вашем регионе.
Можно ли подключить к одной ККМ ПОРТ двое весов?
Нет, ККМ ПОРТ поддерживает подключение одних весов через единственный COM-порт.

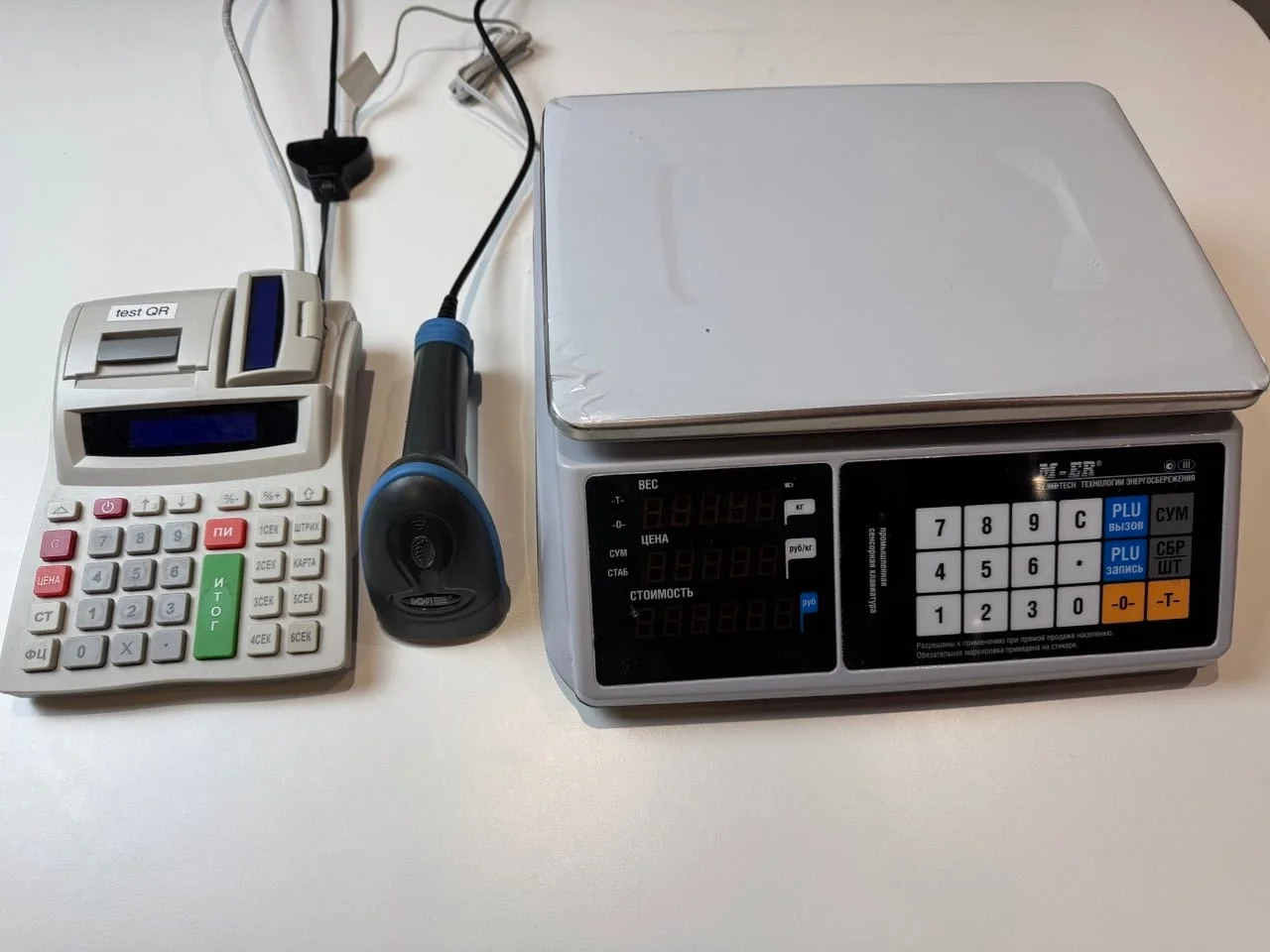

Можно ли подключить к ККМ ПОРТ одновременно и весы, и сканер ШК?
Да, есть дополнительный разветвитель, который позволит одновременно использовать и весы MERTECH M-ER , и 2D сканер ШК ПОРТ.
Можно ли с ККМ ПОРТ продавать весовой товар с этикетками?
Да, в ККМ есть настраиваемый параметр "Префикс весового товара" -- он позволяет с помощью сканера ШК продавать весовой товар, который вы расфасовали заранее, и значительно ускорить обслуживание покупателей и сократить ошибки кассиров.
Нужно ли устанавливать драйвера или дополнительное ПО?
Нет. Подключение полностью настраивается через меню ККМ, никакого дополнительного программного обеспечения не требуется.
